CAD실무능력자격 출제유형

CAD실무능력자격

한국산업기술능력개발원은 여러분의 무한한 도전에 항상 든든한 후원자가 되겠습니다.

CAD활용 능력과 도면작성 능력을 최대한 이끌어낼 수 있는 실무 중심의 자격시험!!

기술이 경쟁인 시대!! 여러분의 능력과 가치를 평가하세요.

CAD실무능력자격 2급 출제유형

CAD실무능력자격 2급 문제유형은 PDF로 이루어져 있으며, 총 3장으로 구성되어 있다.

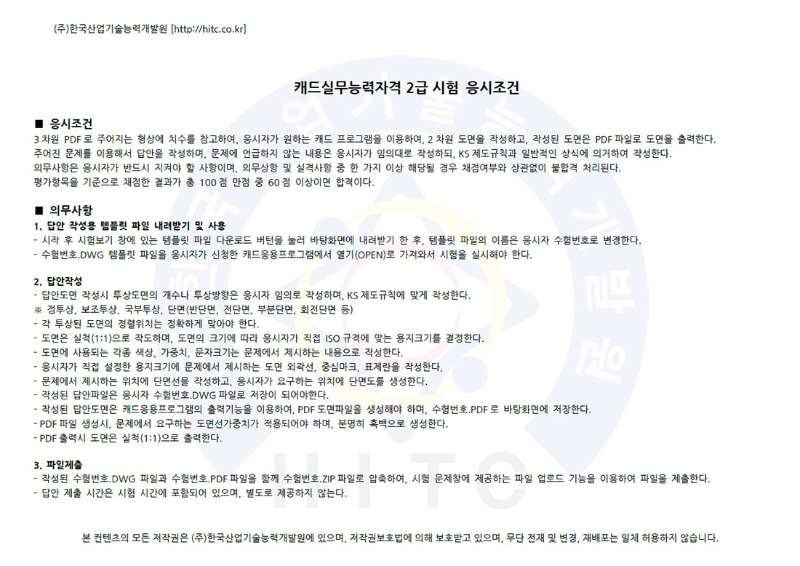

1장은 CAD실무능력자격 2급의 응시조건으로, 기험의 기본 지침을 담고 있다. 담고 있으며,
자세한 응시조건은 고객센터 자료실에서 CAD실무능력자격 2급 응시조건 및 체점기준 전문을 보실 수 있다.

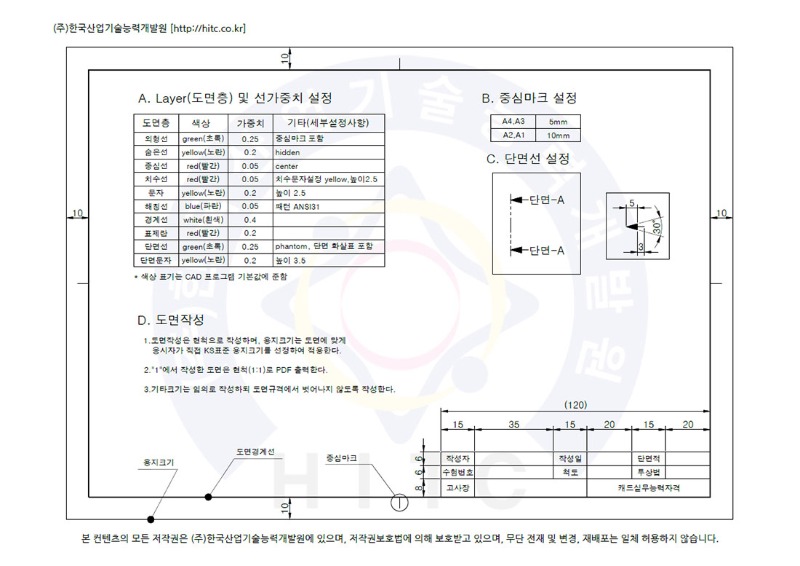

2장은 CAD실무능력자격 2급 시험에서 도면 환경(용지크기, 도면층, 표제란 등) 설정 정보와 작성된 도면의 출력 설정 정보를 담고 있다.

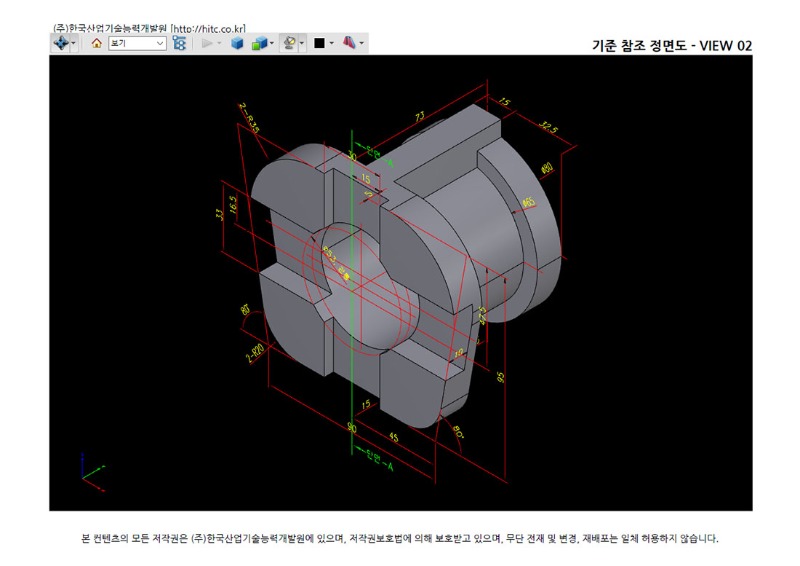

한국산업기술능력개발원이 독자적으로 제공하고 있는 유일무일의 문제 화면이 마지막 페이지에서 볼 수 있다.
PDF가 기본적으로 지원하는 3D뷰어기능을 접목하고 있어, 응시자가 문제를 실제 물체처럼 돌려보면서 형상을 이해하고, 규격에서 제시하는 제도법을 토대로 답안 도면을 작성한다.
DWG파일과 PDF파일로 답안을 제출하도록 되어져 있습니다.

CAD실무능력자격 1급 출제형태

CAD실무능력자격 1급 문제유형은 PDF로 이루어져 있으며, 총 4장으로 구성되어 있다.

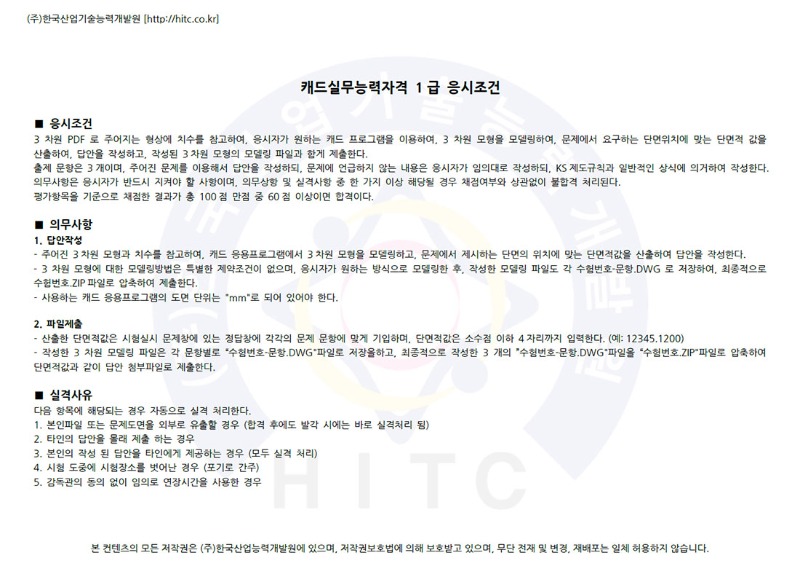

1장은 CAD실무능력자격 1급의 응시조건으로, 기험의 기본 지침을 담고 있다. 담고 있으며,
자세한 응시조건은 고객센터 자료실에서 CAD실무능력자격 1급 응시조건 및 체점기준 전문을 보실 수 있다.

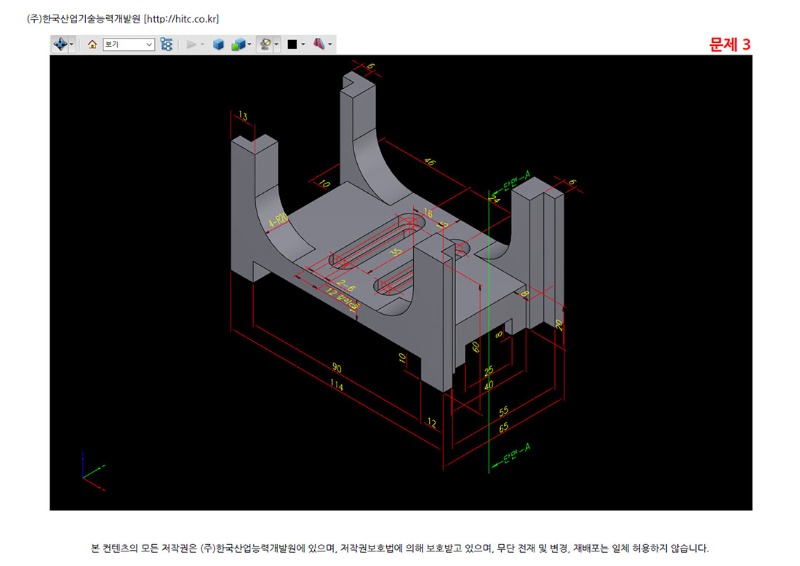

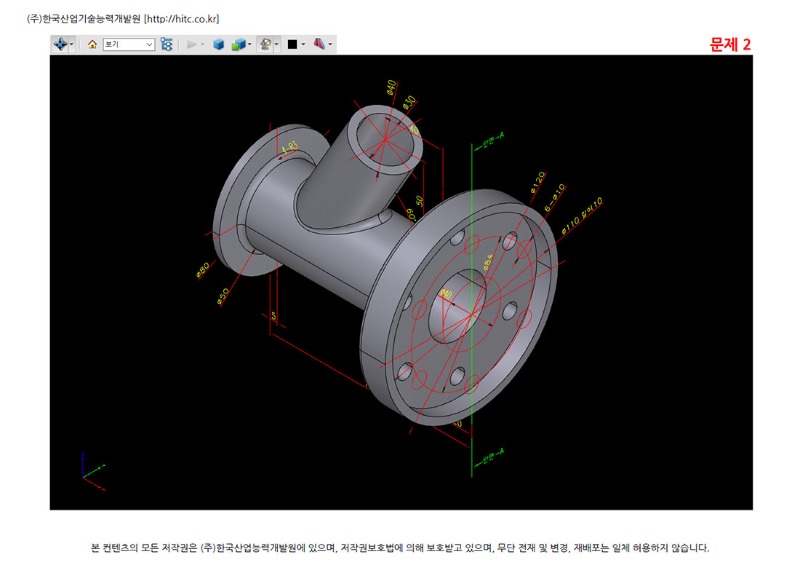

2~4장은 CAD실무능력자격 1급 문제가 "문제1", "문제2", "문제3"의 문항으로 이루어져 있다.
CAD실무능력자격 2급과 동일한 형식으로 3D형상을 보고 CAD가 지원하는 3차원 기능을 이용하여 답안을 작성하고, 답안파일과 문제에 위치한 단면의 위치에 대한 단면적 값을 산출하여, 제출하는 형식으로 되어져 있습니다.
CAD응용프로그램을 이용하여 하나의 파일에 3개의 답안을 작성하시거나, 각각의 문항에 맞게 3개의 답안파일을 작성하셔도 무방하며, 산출된 단면적 값은 문제 출제 브라우즈 화면에 해당 문제번호에 맞기 기입 후,  모델링한 3D 모델 파일과 함께 제출 한다.
